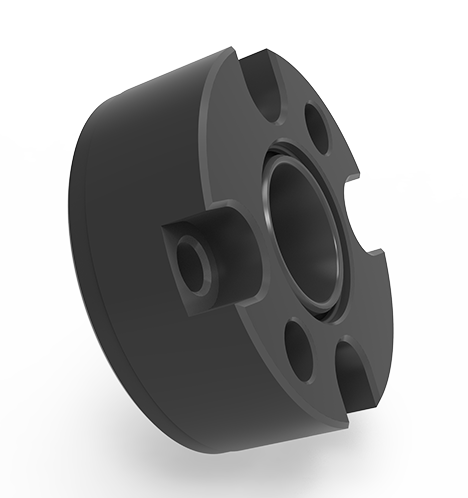

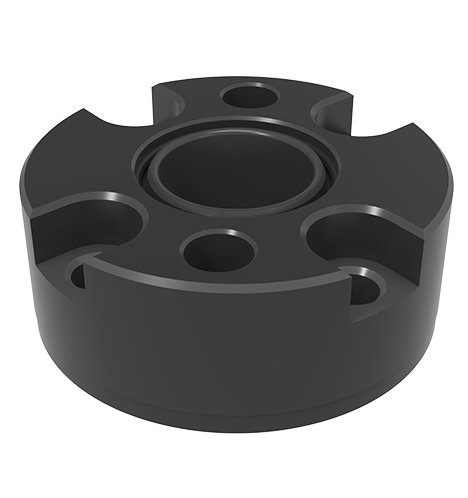

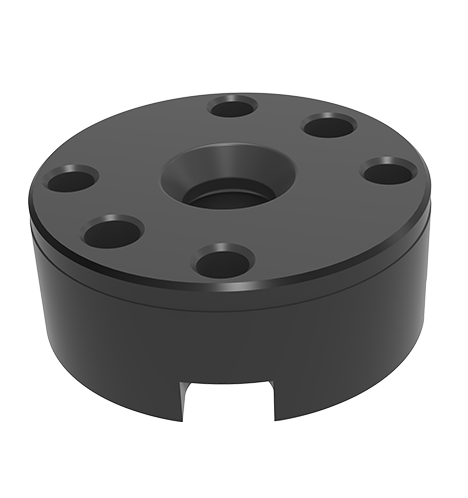

Produktoversikt
Kroppen er slukket og herdet ferrosoferric oksidfilm. Keglehylsen har saltbad myk nitriding.
Det kan samarbeide med Cone Pin SDQS-5-CP og beskyttelseshylse SDQS-5-B.
Produktfunksjoner
Kropp: slukket og herdet ferrosoferric oksidfilm;
Keglehylsen har saltbad myk nitriding -behandling.
Produktdimensjonsdiagram
| Dimensjonsnummer | Type | EN | B | C | D (G6) | E | F | Jacking Gorce (N) | Vekt (g) |
|---|---|---|---|---|---|---|---|---|---|
| SDQS-5-C | Kegle aksepthylse | M5*0,8 | 4.5 | 30 | 38 | 10 | 15 | 300 | 100 |
| SDQS-5-S | Rett kolonne aksepthylse | - | 101 | ||||||
| SDQS-10-C | Kegle aksepthylse | M6*1 | 37 | 45 | 14 | 19 | 450 | 179 | |
| SDQS-10-S | Rett kolonne aksepthylse | - | 184 | ||||||
| SDQS-20-C | Kegle aksepthylse | 5.5 | 45 | 55 | 18 | 24 | 680 | 337 | |
| SDQS-20-S | Rett kolonne aksepthylse | - | 341 |
| Dimensjonsnummer | D1 (H7) | D2 | A (± 0,05) | B | C |
|---|---|---|---|---|---|
| SDQS-5-C/S. | 38 | 13 | 15.5 | 23 | M4 |
| SDQS-10-C/S. | 45 | 16 | 19.5 | 28 | |
| SDQS-20-C/S. | 55 | 20 | 24.5 | 24 | M5 |
