Tegning
Data nedlasting
Relatert tilbehør

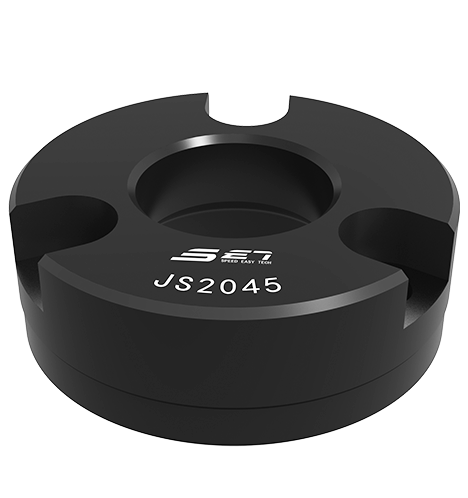

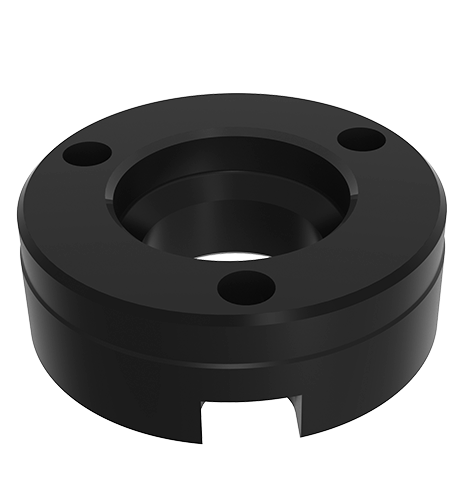

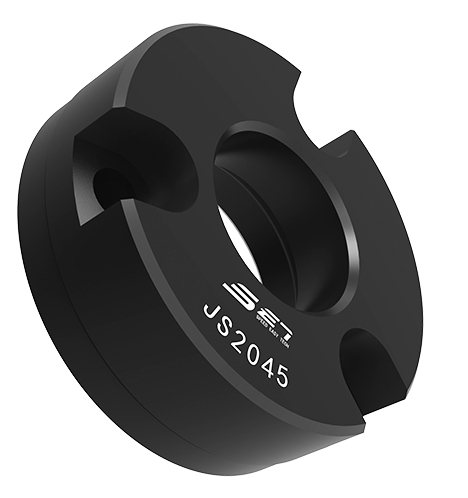

Høyden er 11,56 mm, og vekten er 60 g. Kroppen er slukket og herdet ferrosoferric oksidfilm.
Dens repeterende posisjoneringsnøyaktighet ＜ ± 0,013 mm.
Legg posisjonshylsen i klemens bryterbrett, og samarbeid med kulelås og aksepthylse.
S. Den repeterende posisjoneringsnøyaktigheten avhenger av plasseringshylse. Når du bruker to første nivåer av ermer, hvis midten til sentrum av avstanden til de to hullene er innenfor toleranseområdet på ± 0,005 mm, kan den repeterende posisjonsnøyaktigheten holde innen ± 0,013mm.
Kropp: slukket og herdet ferrosoferric oksidfilm.
| Dimensjonsnummer | ØD1 | ØD2 | ØD3 | ØD4 | H | H1 | M | PÅ | Vekt (g) |
|---|---|---|---|---|---|---|---|---|---|
| JS1637 | 37 | 16 | 4.5 | 20.65 | 11.56 | 4.6 | 7.6 | 29 | 60 |
| JS2045 | 45 | 20 | 5.4 | 24.77 | 15.8 | 6.2 | 9.5 | 35 | 140 |
| JS2555 | 55 | 25 | 6.4 | 30.35 | 19.94 | 7.3 | 11 | 42 | 200 |
| JS3060 | 60 | 30 | 6.4 | 36.2 | 21.77 | 7.3 | 11 | 48 | 305 |
| Dimensjonsnummer | ØD1 | ØD2 | ØD3 | ØD4 | Tykkelse av komposittplate H (minimum) | H1 | H2 | H3 | M |
|---|---|---|---|---|---|---|---|---|---|
| JS1637 | 37 | 21 | 14.5 | 37 | 20 | 11.91 | 3 | 20 | M4*7 |
| JS2045 | 45 | 21 | 17.5 | 45 | 25 | 16.21 | 3 | 25 | M5*9 |
| JS2555 | 55 | 25.5 | 21 | 55 | 25 | 20.32 | 3 | 25 | M6*10 |
| JS3060 | 60 | 30.5 | 24 | 60 | 30 | 22.15 | 3 | 30 | M6*11 |
