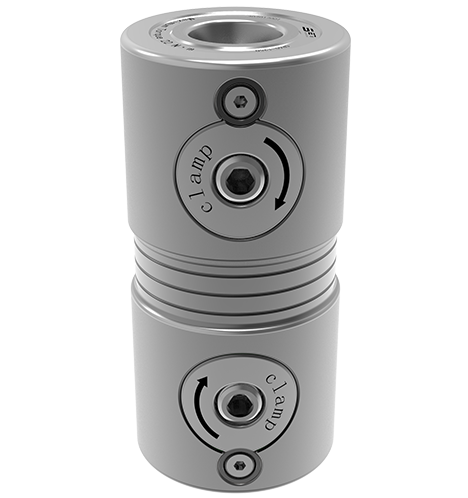

Materialet er herdet rustfritt stål. Den kan låses opp og klemmes ved manuell drift.
Den repeterende posisjoneringsnøyaktigheten ＜ 0,005 mm. Klemkraften til den enkeltlokaliserende er 8kn. Det tillatte festemomentet er 8nm.
Det gjelder muggs maskinerings- og monteringsfelt. Det er egnet for å justere driftsmodus for lokaliseringen av lokaliseringen raskt.
Den kan låses opp og klemmes ved manuell drift;
Repeterende posisjoneringsnøyaktighet ＜ 0,005 mm;
Det gjelder muggs maskinerings- og monteringsfelt;
Materiale: herdet rustfritt stål;
Den har høy klemkraft;
Det er egnet for å justere driftsmodus for lokaliseringen av lokaliseringen raskt.
| Dimensjonsnummer | Lås opp metode | Klemkraft (KN) | Tillatt festemoment (nm) | Vekt (kg) |
|---|---|---|---|---|
| CP40-80D | Manuell drift | 8 | 8 | 2 |
| CP60-125D | Manuell drift | 15 | 22 | 2.6 |
| CP80-160D | Manuell drift | 25 | 50 | 5.8 |

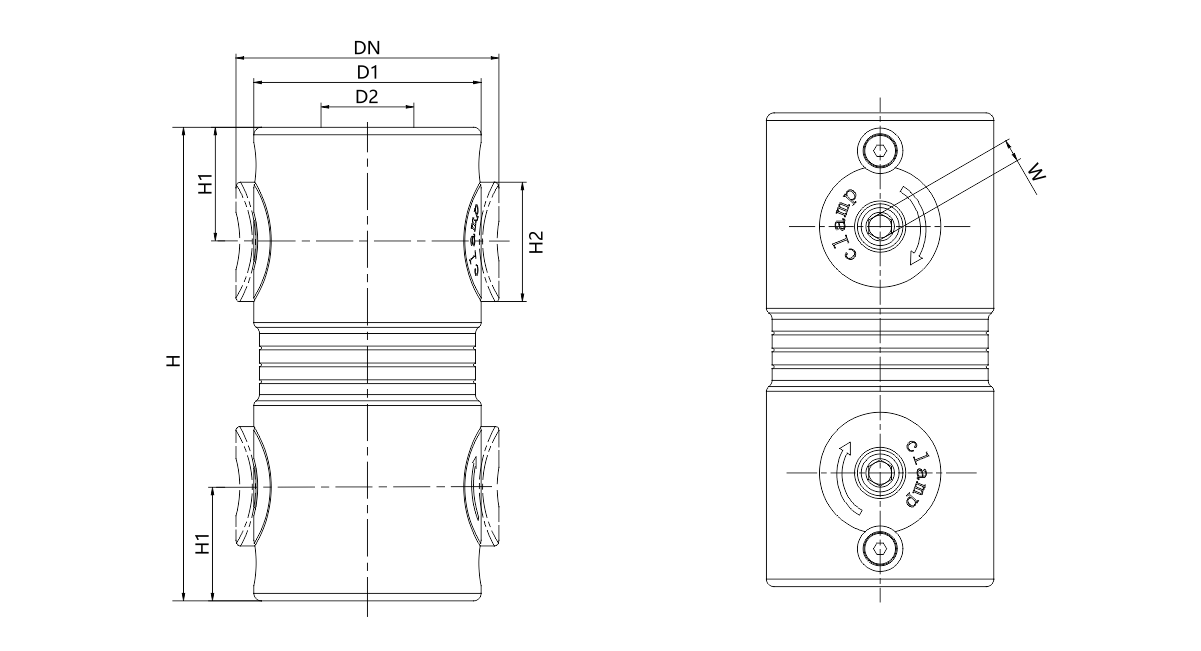

| Dimensjonsnummer | Dn | D1 | ØD2 | H (± 0,01) | H1 | H2 | W |
|---|---|---|---|---|---|---|---|
| CP40-80D | 46 | 40 | 12 | 80 | 20 | 22 | 4 |
| CP60-125D | 69 | 60 | 18 | 125 | 30 | 32 | 6 |
| CP80-160D | 91 | 80 | 22 | 160 | 40 | 44 | 8 |
