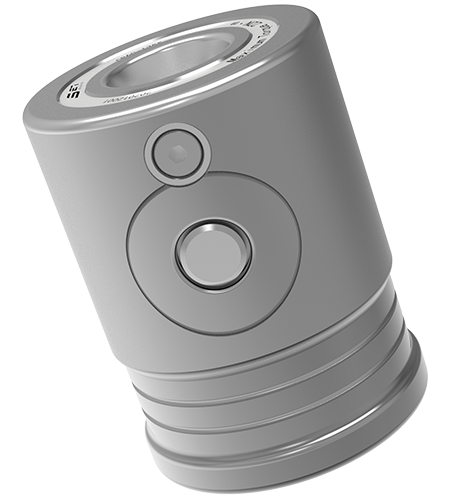

Manuell konisk pull-down type (enhode type)

  • Repeterende posisjoneringsnøyaktighet ＜ 0,005mm
  • Klemkraft: 8kn
  • Tillatt festemoment: 8nm
  • Manuell konisk pull-down type (enhode type)
  • Manuell konisk pull-down type (enhode type)
  • Manuell konisk pull-down type (enhode type)
Detaljtegning
  • Manuell konisk pull-down type (enhode type)
  • Manuell konisk pull-down type (enhode type)
  • Manuell konisk pull-down type (enhode type)
Kontakt oss
Suzhou Set Industrial Equipment System Co., Ltd. Produktparametere Suzhou Set Industrial Equipment System Co., Ltd. Tegning Suzhou Set Industrial Equipment System Co., Ltd. Datanedlasting Suzhou Set Industrial Equipment System Co., Ltd. Relatert tilbehør
Produktoversikt

Materialet er herdet rustfritt stål. Den kan låses opp og klemmes ved manuell drift.

Den repeterende posisjoneringsnøyaktigheten ＜ 0,005 mm. Klemkraften til den enkeltlokaliserende er 8kn. Det tillatte festemomentet er 8nm.

Det gjelder muggs maskinerings- og monteringsfelt. Det er egnet for å justere driftsmodus for lokaliseringen av lokaliseringen raskt.

Manuell konisk pull-down type (enhode type)
Produktfunksjoner

  • Den kan låses opp og klemmes ved manuell drift;

  • Repeterende posisjoneringsnøyaktighet ＜ 0,005 mm;

  • Det gjelder muggs maskinerings- og monteringsfelt;

Suzhou Set Industrial Equipment System Co., Ltd.

  • Materiale: herdet rustfritt stål;

  • Den har høy klemkraft;

  • Det er egnet for å justere driftsmodus for lokaliseringen av lokaliseringen raskt.

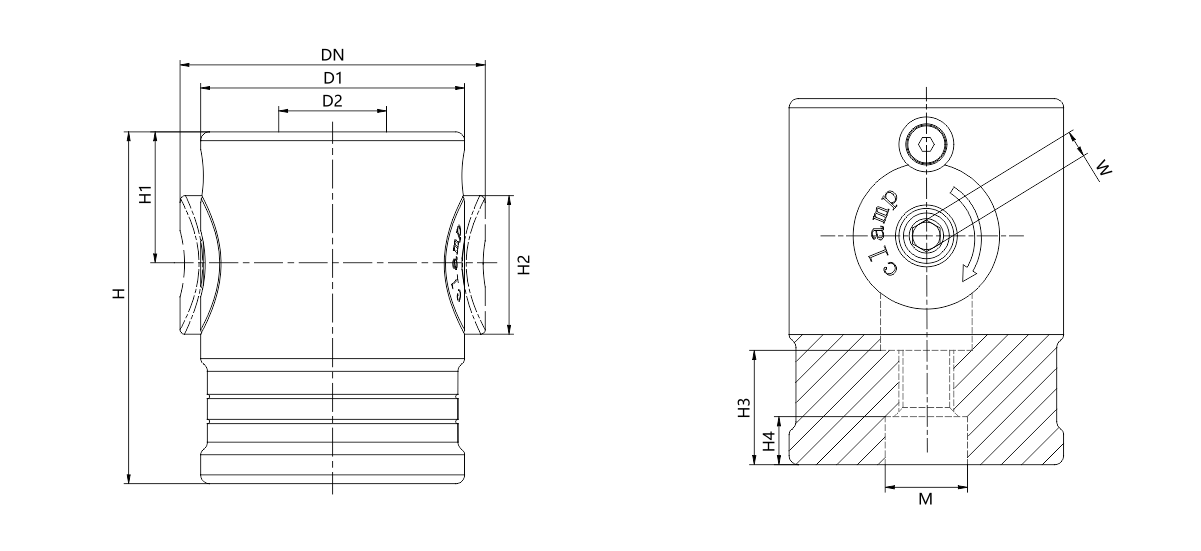

Produktdimensjonsdiagram

Dimensjonsnummer Lås opp metode Klemkraft (KN) Tillatt festemoment (nm) Vekt (kg)
CP40-50s Manuell drift 8 8 0.5
CP60-80s Manuell drift 15 22 1.6
CP80-100s Manuell drift 25 50 3.8

Dimensjonsnummer Dn D1 ØD2 H (± 0,01)

H1

H2 H3 H4 W M (H7)
CP40-50s 46 40 12 50 20 22 18 7.5 4 12
CP60-80s 69 60 18 80 30 32 25 10.5 6 18
CP80-100S 91 80 22 100 40 44 31 12.5 8 22
