Mikro gripende systemer

Den bruker pneumatisk griper
Stålkule klamper
Oppbevaringsstyrke: 70N

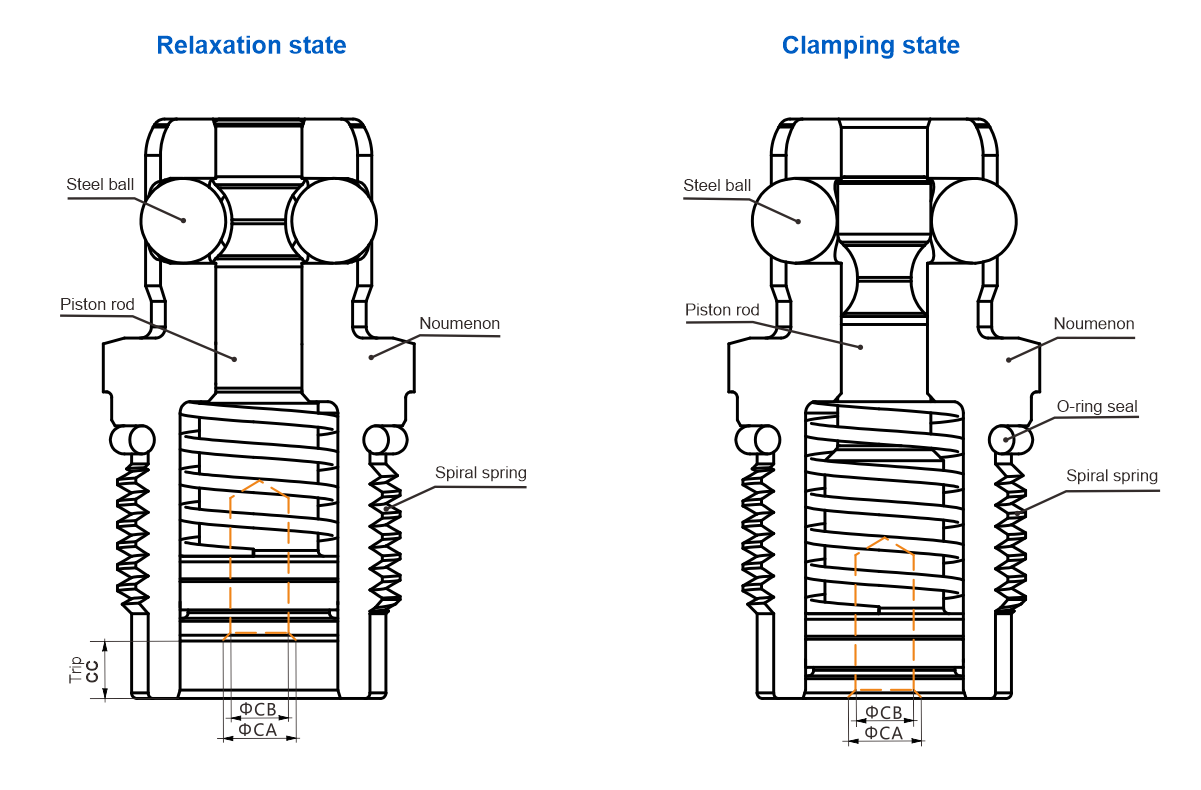

Detaljtegning

Kontakt oss

Produktparametere

Tegning

Datanedlasting

Relatert tilbehør

Produktoversikt

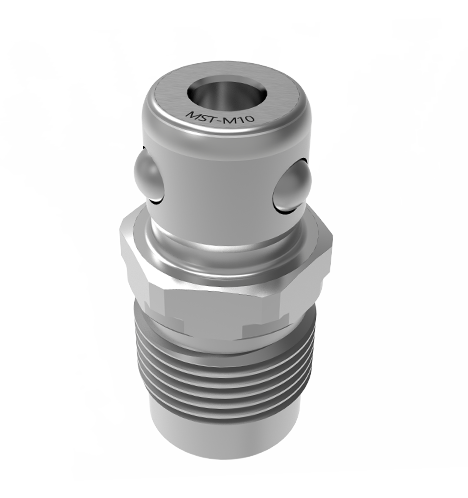

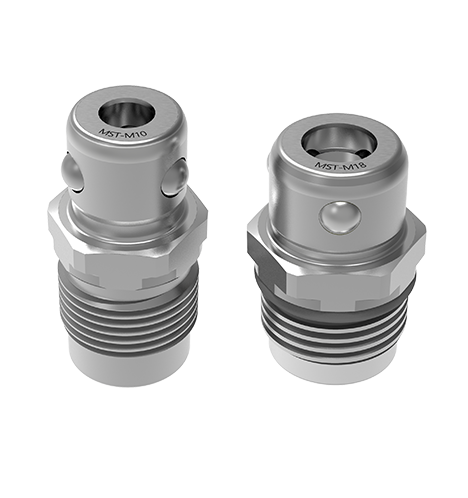

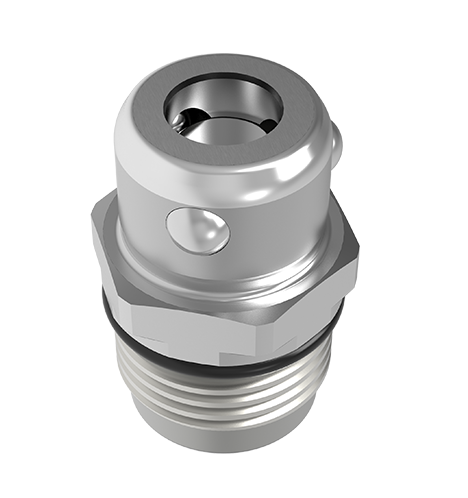

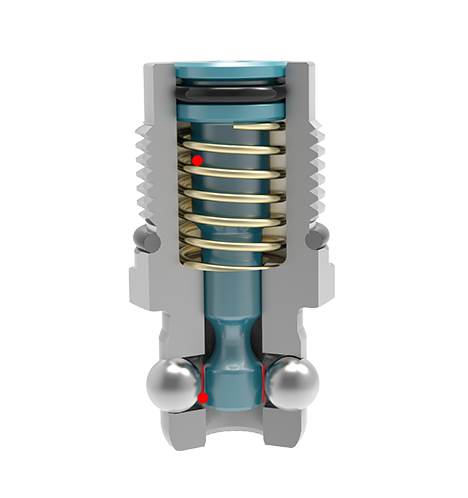

Den bruker pneumatisk griper, og har stålkule -klamper.

Halsestørrelsen er 8 mm, retensjonskraft er 70N, motstandsspenning 1MPa, vekten er 8g.

Mikrogriperen er lett, og den har kompakt design. Det kan maksimere dens cpacity uten å påvirke robotens utleveringskapasitet.

Standard brukstemperaturområdet er 0 ℃ -70 ℃, bruksområdet for høy temperatur er 0 ℃ -120 ℃.

Det er egnet for automatisering Robot Handing.

Produktfunksjoner

Den bruker pneumatisk griper;
Mikrogriperen er lett, og den har kompakt design. Det kan maksimere dens cpacity uten å påvirke robotens utleveringskapasitet;

Suzhou Set Industrial Equipment System Co., Ltd.

Den har stålkule klamper;
Det er egnet for automatisering Robot Handing.

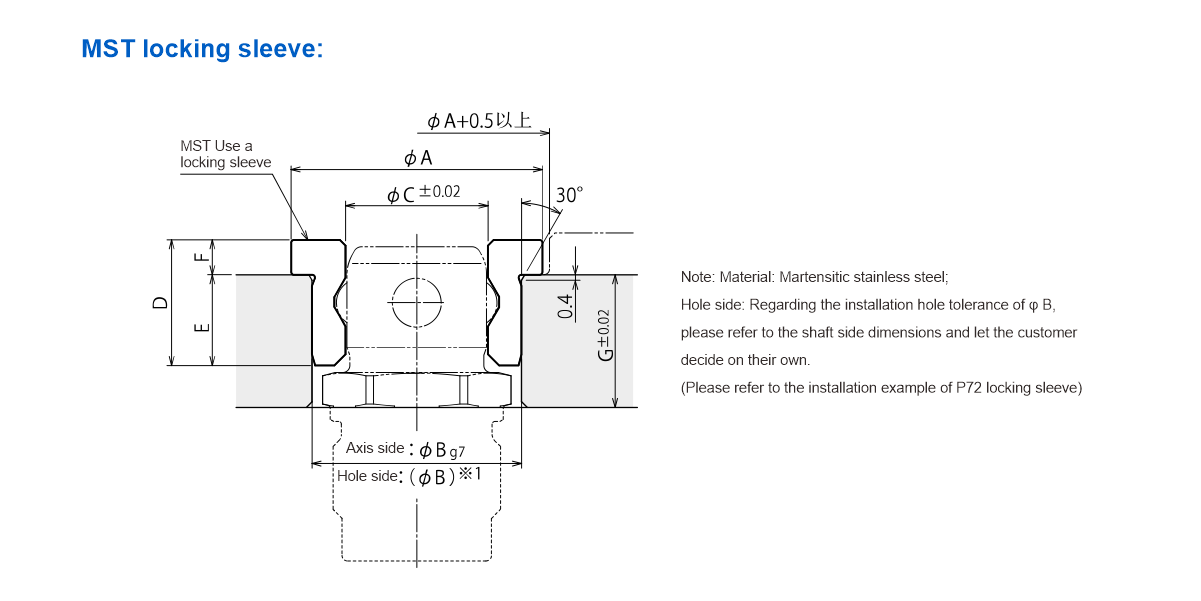

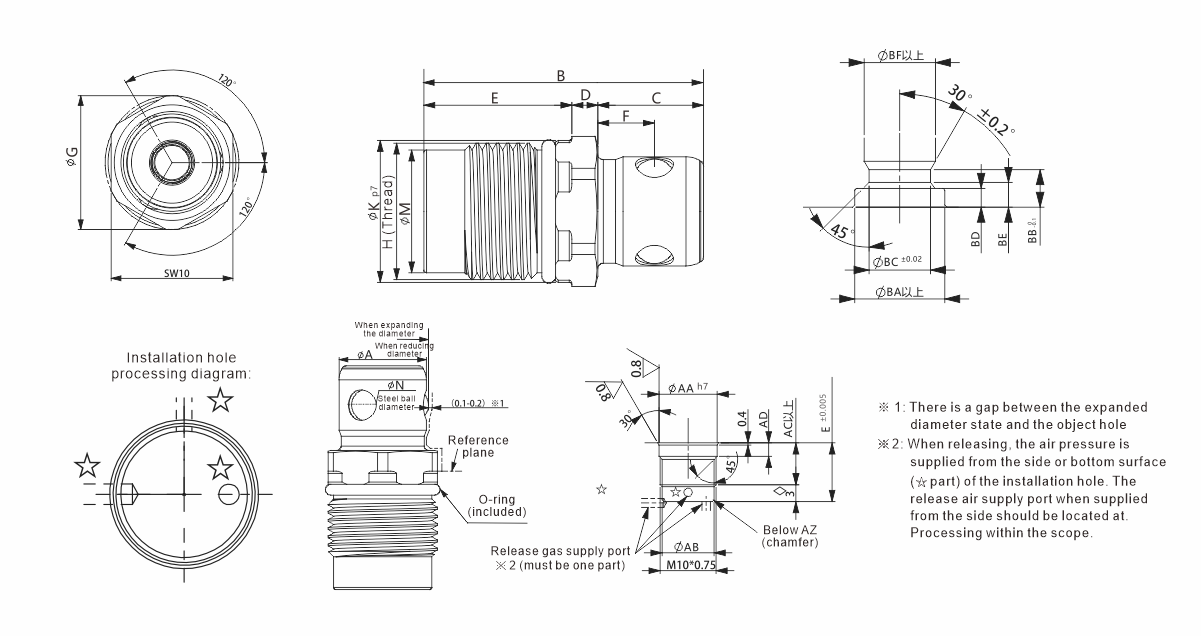

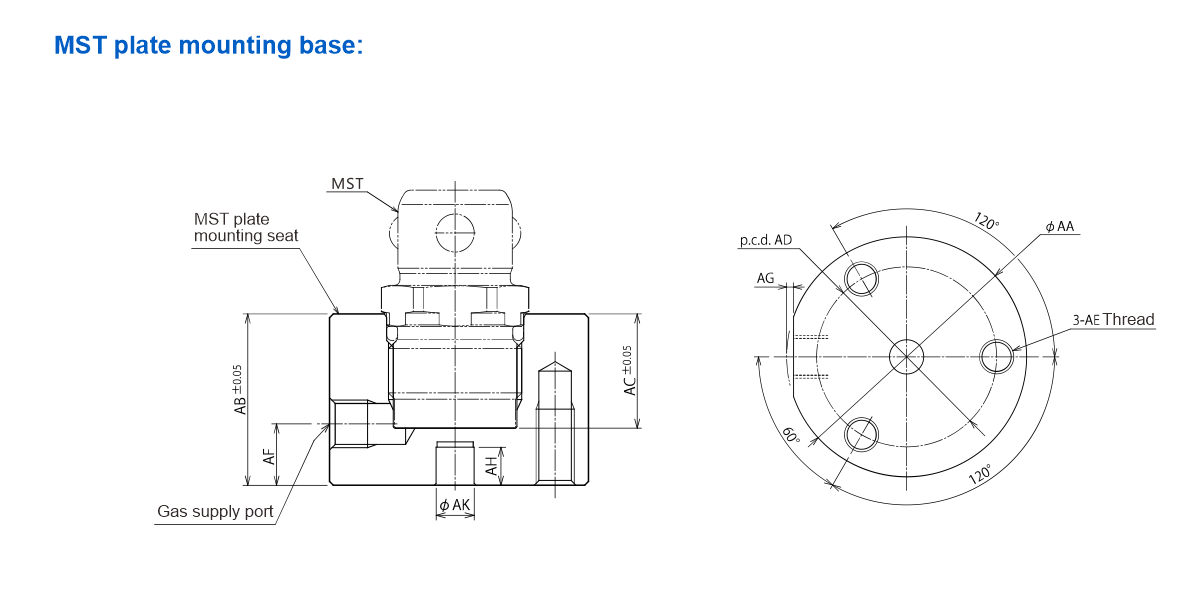

Produktdimensjonsdiagram

Dimensjonsnummer	Utvide og redusere diameterstørrelsen		B	C	D	E	F	G	H (nominell* tonehøyde)	K	M	N
Dimensjonsnummer	En utvidelse	En reduksjon	B	C	D	E	F	G	H (nominell* tonehøyde)	K	M	N
MST-M10	8 ⁰ _-0.05	9.3	20.5	8	2	10.5	4.5	11	M10*0.75	10.4 ^0.036 ^0.018	9	3
MST-M12	10 ⁰ _-0.05	11.5	22.5	9	2.5	11	5	13.5	M12*1	12.4 ^0.036 ^0.018	10.7	3.5
MST-M14	12 ⁰ _-0.05	13.8	25	10	3	12	5.5	15.5	M14*1	14.4 ^0.036 ^0.018	12.7	4
MST-M18	16 ⁰ _-0.05	18.2	29.5	11.5	4	14	6.5	21.2	M18*1.5	19.4 ^0.043 ^0.022	16.1	5

Dimensjonsnummer	Aa	AB	Ac	Annonse	AZ (Chamfer)	Ba	Bb	BC	Bd	VÆRE	Bf
MST-M10	10.4 ^0.018 ⁰	9.3 ^0.07 ^-0.11	7.5	2.4	0.2	12	5	8.2	2.5	3.3	9.5
MST-M12	12.4 ^0.021 ⁰	11 ^0.15 ^-0.08	8	2.4	0.4	14.5	5.8	10.2	3	4.6	11.7
MST-M14	14.4 ^0.018 ⁰	13 ^0.15 ^-0.08	9	2.8	0.4	17	6.45	12.2	3.5	4.9	14.2
MST-M18	19.4 ^0.021 ⁰	16.5 ^0.17 ^-0.12	10.5	3.8	0.4	23	8	16.2	4.5	6.5	18.6
