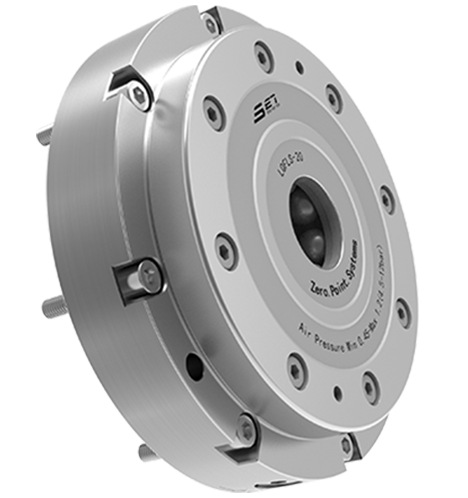

Det låses opp av gasstrykk og mekanisk låst på våren.
Når du låser opp inntaksporten, låses lokaliseringen og brettet kan fjernes; Når du låser opp trykkavlastningsporten, er lokaliseringen selvlåsende, og det er ikke nødvendig å hele tiden koble trykkkilden under bruk.
Gjentatt posisjoneringsnøyaktighet ≤0,005mm, enkeltposisjoners klemmekraft 17KN, spenningskraft 55kn. Det er monteringsdel, og er enkel å installere.
Brukstemperaturområdet er -20 ℃ ~ 80 ℃. Passer for metall eller ikke-metall skjærefelt.
Gasstrykk låser opp, vårmekaniske lås;
Gjentatt posisjonsnøyaktighet ≤ 0,005 mm;
Grunnplaten som ble brukt under installasjonen er tynnere og lettere i tykkelse.
Materiale: herdet rustfritt stål;
Det er monteringsdel, og er enkel å installere;
| Bestillingsnummer | Lås opp metode | Klemkraft (KN) | Spenningskraft (KN) | Blåse luft | Vekt (kg) |
|---|---|---|---|---|---|
| LQFLD-10 | Gasstrykk | 10 | 25 | √ | 4.3 |
| LQFLD-20 | Gasstrykk | 17 | 55 | √ | 8.8 |
| LQFLS-10 | Gasstrykk | 10 | 25 | √ | 4.3 |
| LQFLS-20 | Gasstrykk | 17 | 55 | √ | 8.8 |

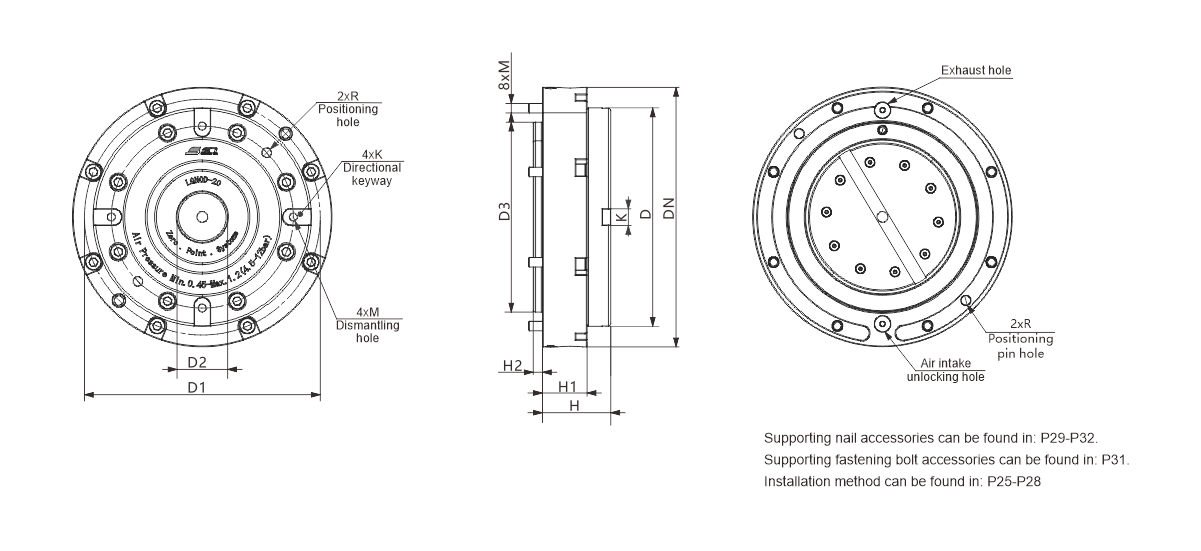

| Bestillingsnummer | Ødn | Ød | ØD1 | ØD2 | ØD3 (H7) | H | H1 | H2 | M | ELLER | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LQFLD-10 | 140 | 112 | 127 | 22 | 100 | 35.5 | 25 | 5.8 | M6 | 8 | 8.14 |
| LQFLD-20 | 164 | 138 | 149 | 32 | 120 | 43.2 | 28.2 | 5.8 | M6 | 6 | 10.14 |
| LQFLS-10 | 140 | 112 | 127 | 22 | 100 | 35.5 | 25 | 5.8 | M6 | 8 | / |
| LQFLS-20 | 164 | 138 | 149 | 32 | 120 | 43.2 | 28.2 | 5.8 | M6 | 6 | / |

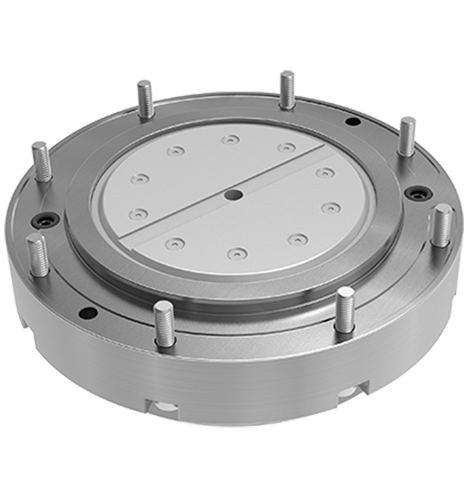

Flens type installasjonstype
