Klemmesystem Angi et komplett utvalg av null klemmesystem for å hjelpe den nye revolusjonen med å maskinere!

Hele spekteret av nullpunktsgripere utviklet av Suidel er allsidig og kan installeres i maskinpaller, underlag, firkantede plater, søyler, tårn og roterende broer for alle vanlige mekaniske prosesser som fresing, sving, sliping, korrosjon og testbenker for monteringutstyr. Hurtigbytte gripere laget av høykvalitets verktøystål er mekanisk klemt og låst opp. Funksjonene til Suyi DEs komplette spekter av klemmesystemer er: enkle og holdbare, enkle å rene, full pakkedesign og høy posisjoneringsnøyaktighet.
Med rik erfaring innen mekanisk prosessering, fortsetter vi å berike produktoppstillingen for mer raffinert og intelligent maskinverktøyproduksjon, og oppfyller en rekke behov for innovative klemmesystemløsninger for kunder å velge, for å hjelpe bedrifter med å skape høy effektivitet, høy presisjon, høy kvalitet maskineringslinje.
Manuell hurtigbytte griper -systemserie
01

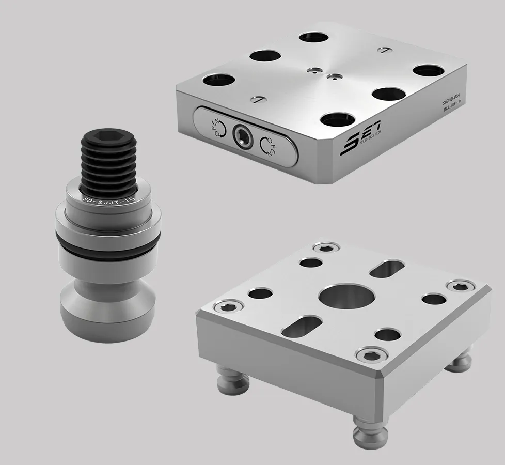

Manual Zero Positioner Series

▲ Manuell fire-enhet Positioner Manual Pallet Manual Locking Pin
Med kombinasjonen av det manuelle nullposisjonssystemet og den manuelle vice, realiseres den modulære utformingen av sterk låsing raskt, noe som kan realisere den raske klemmen utenfor maskinverktøyet og forbedre prosesseringseffektiviteten.
Posisjonsfunksjoner
Klem og låses opp manuelt
Materiale: rustfritt stål (eller tilpasset)
Overflate- og stempelherdering
Gjentatt posisjonsnøyaktighet <± 0,01 mm
Maksimalt dreiemoment: 60nm
Pallegenskaper
Materiale: die stål (eller tilpasset)
Spesielle krav kan tilpasses
Dowel -funksjoner
herding
Funksjonen for å begrense friheten til X- og Y -retninger
02

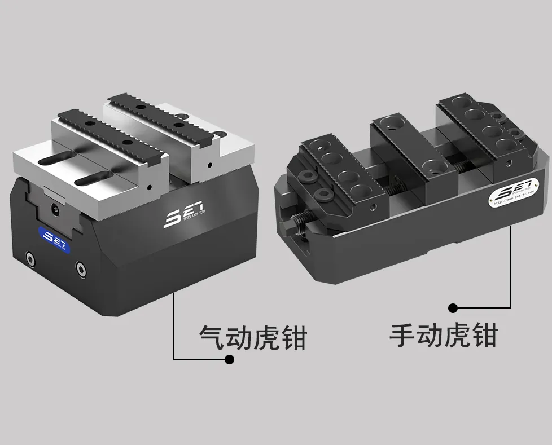

VICE -serie

▲ Pneumatisk skruehåndbok
Semsket VICE kan brukes i forbindelse med nullpunkts posisjoneringssystem for raskt å endre hele klemningsenheten på få sekunder. Flat design og romfritt, spesielt egnet for automatiseringsløsninger med lagring av arbeidsstykket når det kombineres med hurtigendringssystemer.
Manuelle skruefunksjoner
Manuell rask åpning, låsing, dobbel tetning, god tetningsytelse
Materiale: legeringsstrukturstål
Sentrum ved hjelp av tosidig lagersentrering, lett å betjene
Gjentatt posisjonsnøyaktighet <± 0,01 mm
Den selvfordelende vice er et allsidig verktøy som kan brukes til å gripe blanke materialer, plater eller profiler. Den forhåndsstrammede og gapfrie senterbæringen og ekstra monterte glidebrytere sikrer en repeterbarhet på opptil ± 0,01 mm, en liten klemmedybde (3mm) og muligheten til å oppnå flersiklet maskinering i et enkelt klemmesystem.
Pneumatiske visefunksjoner
Air Source Open, Spring Clamp, Air Source Pressurized
Materiale: herdet rustfritt stål
Overflate- og jernbanerieringsbehandling
Gjentatt posisjonsnøyaktighet <± 0,01 mm
Den pneumatiske skruen utviklet av Suide er utstyrt med et fjærsett inne for høyere klemkraft. Når det ikke er luftforsyning, kan skruen fremdeles opprettholde en høy klemkraft. I tillegg kan grepsposisjonen overvåkes gjennom dynamisk trykk eller en integrert luftbane, noe som gjør skruen enda mer nyttig i automatiseringsapplikasjoner.
03

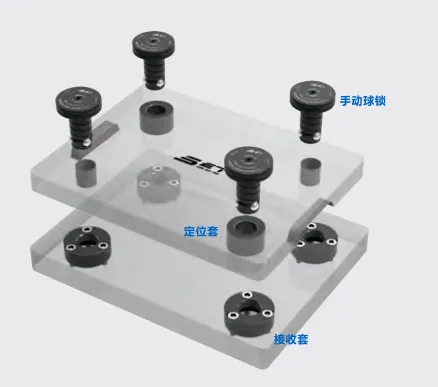

Manuell balllåsesystem

Hovedkomponenter: Mottakende erme (plassert i grunnplaten), plasseringshylse (plassert i brettet) manuell kulelås
Hovedbruk: kan raskt og nøyaktig fullføre plasseringen og låsingen av det komplette settet med inventar; Passer for liten batch, multi-variant arbeidsstykke rask endring
Særegenhet
Rask: Komplett armaturutskiftning tar opptil 1 minutt
Gjentatt posisjonsnøyaktighet: innen ± 0,013 mm
Klemkraft: lagerkapasiteten til balllåsen er 36 tonn
Enkel drift: Låsingsposisjonering ett trinn for å oppnå
Lave kostnader: Bare ett sett med baseplater, ubegrenset erstatning av paller som behandler forskjellige produkter
Vedlikehold: Deler er utskiftbare og utskiftbare
04

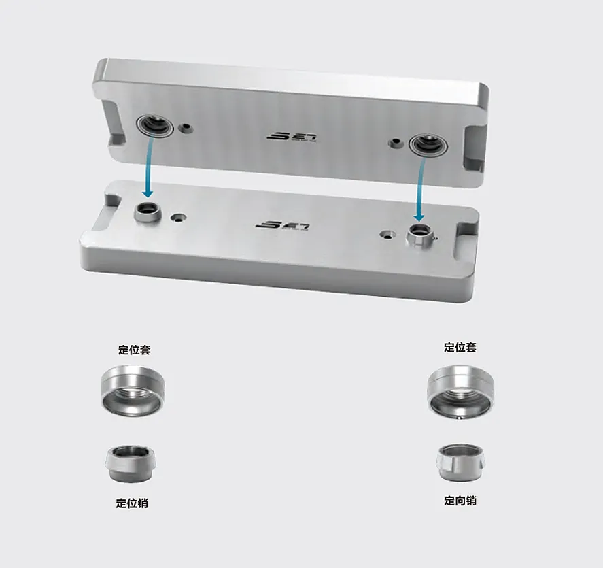

Manuell lokalisering

Manuell posisjoneringsring er en enhet som bare trenger bolter for å fullføre posisjonering med høy presisjon.
Særegenhet
Finn, låse og låse opp manuelt
Gjentatt posisjonsnøyaktighet <± 0,003mm
Materiale: herdet rustfritt stål
Rask og presis plassering av pall og underlag
Kompakt design for effektiv bruk av plass
Klemmesystemapplikasjonssak
01

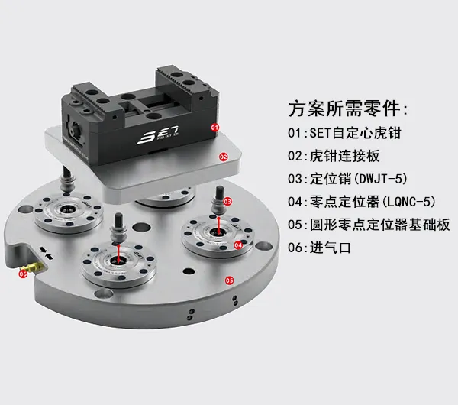

Selvsentrerende vice

● Selvsentrerende vice brukes i fem-akset sirkulær nullposisjonstabell
● Dette programmet kan raskt erstatte den selvsentrerende vice, og forbedrer arbeidseffektiviteten kraftig
02

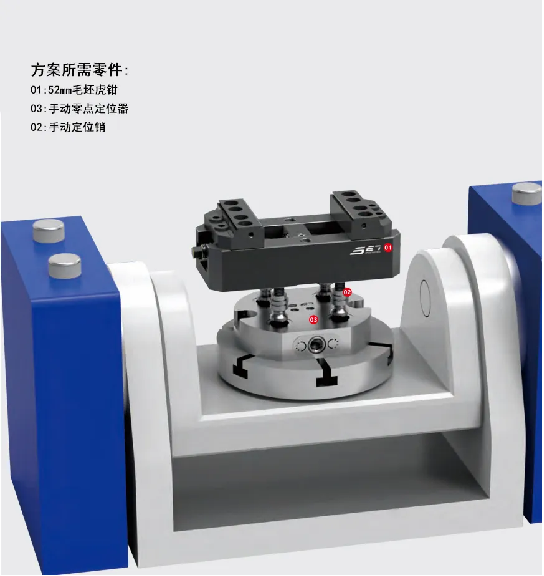

Manuell null posisjoner

● Manuell selvsentrerende skrue med 52mm manuell fire-enhet null posisjonering
● Rask lasting, ikke nødvendig å justere, stor klemmekraft
● Kan realisere usynlig, konturløs interferensbehandling
03

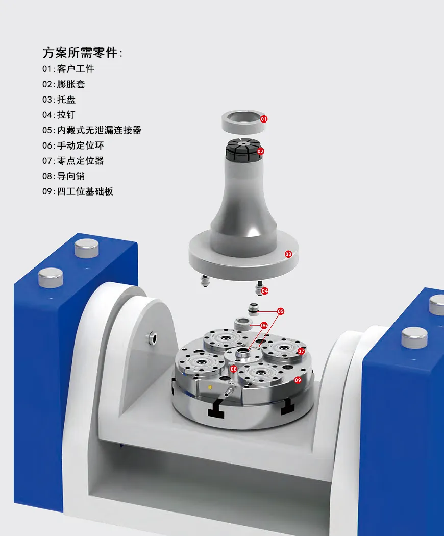

Manuell lokalisering

● Senters fleksibel kjeglering for å sikre midtposisjoneringsnøyaktighet og alltid forbli uendret
● Lekkasjefrie kontakter tillater rask tilkobling av hydrauliske eller pneumatiske inventar
Innen romfart, automatisert produksjon, laser intelligent produksjon, bilproduksjon, maskinverktøyproduksjonslinje, tar vi alltid hensyn til dine spesifikke behov, for å gi deg høykvalitets inventarløsninger. Spesielt egnet for massearmaturproduksjon og rask endring, slik at den mekaniske produksjonen for å forbedre produksjonseffektiviteten på 90%. SET er avhengig av prosesseringsteknologi av høy kvalitet og de tekniske kravene til dyktighet, har gitt tekniske løsninger for mange kjente bedrifter i verden. Set har muligheten til å designe, produsere, teste og selge hele løsningen for å sikre et gjennomgående produkt av høy kvalitet.
