Lav utstyrsutnyttelsesgrad og lang oppsetttid for arbeidsstykket på 5-aksede verktøymaskiner? Nullpunkts hurtigskifteverktøy eliminerer fullstendig smertepunktet ved ineffektiv verktøyinnstilling.

Itroduksjon

High-end 5-akset maskinering utstyr har blitt stogard infrastruktur på tvers presisjonsform , romfart , nytt energikjøretøy , 3C presisjonskomponent , hydrauliske ventiler og automasjonsproduksjonssektorer. Flere fabrikker investerer tungt i premium 5-akset maskinering centers , vippbare roterende bordmaskiner og 5-akset dreiemølleutstyr for å oppgradere produksjonskapasiteten. Imidlertid vedvarer et utbredt smertepunkt i industrien: mange av høy verdi 5-akset maskinverktøy ikke klarer å levere forventet gjennomstrømning, yield og fortjenestemarginer.

På faktiske produksjonsgulv viser statistikken at den effektive metallskjærende kjøretiden på 5-akse maskiner er ofte mindre enn 40 % av total driftstid. Over 60 % av maskinens nedetid er opptatt av operasjoner uten verdiskaping, inkludert manuelle sentrering , kantsøking og verktøyinnstilling , montering og demontering av armaturet, kalibrering av arbeidsstykkets nullpunkt , og batch produksjonsomlegging .

Som moderne produksjon skifter mot multi-variety, small-batch, kort ledetid bestillingsmodeller har begrensningene ved tradisjonelle maskineringsarbeidsflyter blitt stadig mer fremtredende. Lange oppsettsykluser resulterer i hyppig stogby for maskinen; gjentatt fastklemming av kompleks polyedriske deler genererer kumulativ klemfeil som forårsaker dimensjonsavvik og dårlig overflatefinish; Maskineringskvalitet er altfor avhengig av senioroperatørerfaring, noe som fører til ustabil batchkonsistens og høy skrotrisiko.

De fleste produsenter overser et kritisk faktum: den ultimate produktiviteten til 5-akset utstyr bestemmes ikke bare av maskinvareytelsen, men av støtten arbeidsholdssystem . Uten iterative oppgraderinger av feste- og posisjoneringsprosesser, kan ikke selv toppnivå 5-akse maskiner oppnå sitt utformede presisjons- og effektivitetspotensial. Som en stogardisert og moden løsning er nullpunkts hurtigskifte-arbeidsholdersystem løser effektivt tregt oppsett, ustabilt datum og lav maskinutnyttelse , blir en kjerneoppgradering for presisjonsfabrikker å forbedre Total Equipment Effectiveness (OEE) og redusere masseskrot priser.

1. Kjernesmertepunkter ved tradisjonell feste i 5-akset produksjon

Konvensjonell behogling stole på benk vises og tilpassede dedikerte armaturer er designet for tradisjonelle masseproduksjonsscenarier og kan ikke tilpasses dagens fleksibel produksjon krav. De viktigste ulempene er oppsummert som følger:

1.1 Forlenget overgangsoppsett begrenser effektiv produktivitet

Tradisjonelle arbeidsflyter krever gjentatt manuell posisjonering, koordinatsystemkalibrering og kompensasjon for verktøyforskyvning for hver utskifting av arbeidsstykke, batchbryter og omarbeiding av deler. Den enkle oppsetttiden for komplekse uregelmessige 5-akse deler ofte over 30 minutter. Hyppige nedleggelser for feilsøking komprimerer den effektive skjæretiden alvorlig og trekker ned verkstedets samlede driftseffektivitet.

1.2 Gjentatt fastspenning forårsaker kumulativt presisjonstap

Den største fordelen med 5-akset maskinering er engangsklemming for prosessering av koblinger med flere overflater. Tradisjonelle armaturer krever imidlertid gjentatt demontering og omplassering. Arbeidsstykkeoverføring mellom utstyr og Koordinatmålemaskin (CMM) omarbeid fører til kontinuerlig datum offset, noe som resulterer i geometrisk og posisjonell nøyaktighet utenfor toleranse. Dette forårsaker store økonomiske tap for høy verdi romfart components og presisjonsformer.

1.3 Tilpassede armaturer gir høye kostnader og lav allsidighet

For å møte ulike produksjonsbehov, må fabrikker tilpasse eksklusive armaturer for ulike arbeidsstykker, noe som gir høye anskaffelseskostnader, stort lagerbelegg og lave gjenbruksrater. Tilpassede armaturer kan ikke raskt tilpasse seg iterative nye produktbestillinger, og danner en betydelig flaskehals for fleksibel produksjon.

1.4 Stor avhengighet av manuell erfaring hindrer stogardisering

Tradisjonell posisjonering og verktøyinnstilling er helt avhengig av operatørens ferdigheter. Opplæringssyklusene for nye ansatte er lange, og produktdimensjoner og kvalitet svinger mye under skiftoverdragelser. Produksjonsstabilitet er tett bundet til seniorteknikere, noe som gjør stogardisert og replikerbar masseproduksjon umulig.

2. Zero-Point Quick-Change Workholding: Stogardisert 5-akset maskineringsløsning

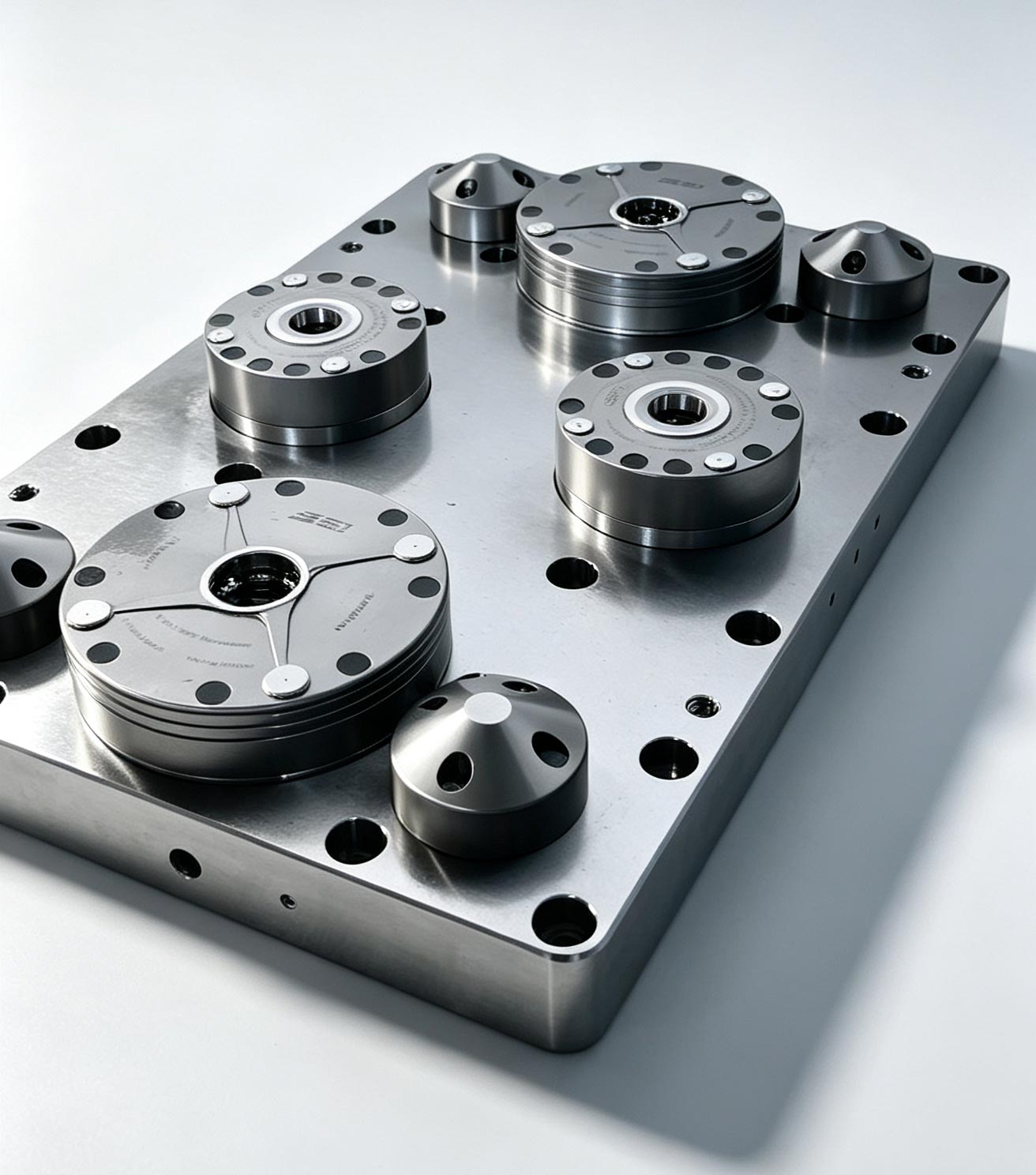

Den nullpunkts hurtigskiftsystem vedtar en teknisk arkitektur av stogardisert plassering av bunnplater og høy presisjon trekke studs , bygge en enhetlig og fast prosess datum . Den realiserer integrert offline forhåndsjustering av arbeidsstykker, armaturer og paller , fundamentalt løse industriens smertepunkter som vanskelig verktøyinnstilling, langsom omstilling, kaotisk posisjonering og ustabil presisjon, og fullt ut matche høypresisjonen, høyeffektiviteten og fleksible produksjonsegenskapene til moderne 5-akse verksteder.

2.1 Rask overgang på ogre nivå, betydelig forbedring i maskin-OEE

Den system completely reforms the traditional on-machine debugging mode. All pre-production work including workpiece clamping, tool setting and inspection can be completed on independent offline forhåndsinnstilte stasjoner . Etter den forhåndsjusterte pall er på plass, kan posisjonering og låsing fullføres på 3–5 sekunder uten gjentatt kantfinning, koordinatkalibrering og parameterkompensering.

For høyfrekvente omstillingsscenarier i støpeformer, ny energi og romfartsindustri, reduserer løsningen enkelt-batch-feilsøkingstid fra 2–4 ​​timer til innen 10 minutter. Det generelle maskinutnyttelse og OEE av 5-akset utstyr økes stabilt med 25 %–35 %. Den parallelle modusen for skjæring på maskinen og offline forhåndsjustering eliminerer tomgang på spindelen og realiserer kontinuerlig og effektiv produksjon.

2.2 Unified Full-Process Datum, eliminer kumulative maskineringsfeil

Den nullpunkts hurtigskifte-arbeidsholdersystem forener designdatum , klemmedatum og inspeksjonsdatum . Arbeidsstykker med standard paller kan sømløst overføres mellom 5-akset maskinering centers , horisontale bearbeidingssentre , Maskinering av elektrisk utladning (EDM) utstyr og CMM enheter med null posisjoneringsavvik gjennom hele prosessen.

In B/C-akse koblet skjæring av vippede roterende 5-akse maskiner, motstår presisjonskonisk posisjoneringsstrukturen flerveis kuttestøt og unngår vibrasjonsforskyvning. Utstyrt med flytende støtte nullpunktsmoduler , undertrykker den effektivt klemdeformasjon av tynnvegg deler av titan og aluminiumslegering .

Praktisk verkstedverifisering viser at den omfattende skrapprosenten reduseres med mer enn 70 %, og batchkvalifiseringsraten forblir over 98 %. For støpeformproduksjon, delte nullpunktssubstrater for kjerneinnsatser , hulrom og lysbilder støtte en-klemme femsidig maskinering , eliminerer gjentatte klemfeil, sikrer ensartede åpninger i formtilpasningen og reduserer etterbehandlingsarbeidet etter polering og etterarbeid.

2.3 Modulær universell design, reduser utstyrskostnader og støtter fleksibel produksjon

Den standardized grid structure of nullpunkts hurtigskiftsystems er svært kompatibel med benk vises , sinus magnetiske chucker og diverse tilpasset verktøytilbehør. Et enkelt sett med plassering av bunnplater kan tilpasse seg dusinvis av arbeidsstykkespesifikasjoner, og unngå gjentatt tilpasning av eksklusive armaturer for nye produkter.

Hjelpetilbehør som f.eks stigerørsblokker og vinkelplater effektivt forhindre verktøyinterferens, oppfyller behandlingskravene til former med dype hulrom , spesialformede deler og miniatyr 3C presisjonskomponents . Høyspent hydrauliske nullpunktssøkere er egnet for tunge belastninger vindkraft og skipskomponenter , balanserer ultrahøy klemmestivhet og effektiv omstilling.

Denne modulære designen reduserer anskaffelses- og lagerkostnader fra fabrikken med mer enn 30 %, og tilpasser seg perfekt til fleksibel produksjon av flere varianter.

2.4 Standardiser produksjonsprosesser, reduser manuell erfaringsavhengighet

Den system binds workpiece coordinate systems and tool compensation parameters to standard pallets for permanent reuse. Operators do not need professional positioning and tool-setting skills, greatly lowering the threshold for post operation and new staff training costs.

Innebygd datum luftblåsing og lufttetthetskontroll funksjoner identifiserer automatisk jernavfall på posisjoneringsoverflater og ukvalifisert klemmestatus, og unngår effektivt masseskrot forårsaket av menneskelig uaktsomhet. Den løser fullstendig kvalitetssvingninger forårsaket av personalrotasjon og skiftoverlevering, og realiserer standardiserte, replikerbare og stabile 5-akse prosesseringsarbeidsflyter.

2.5 Reserveautomatiseringsgrensesnitt, styrker uovervåket intelligent produksjon

Tradisjonelle armaturer kan ikke matche automatisert laste- og losseutstyr, og blir en viktig hindring for intelligent oppgradering av 5-akse verksteder. Det standardiserte trekk stud grensesnittet til nullpunktssystemet tilpasser seg perfekt robotgripere , automatiske materialbiblioteker og overføringsspor, som realiserer helautomatisk pallebytte.

Flere forhåndsjusterte paller kan sirkulere og mate materialer over natten ubetjente skift , støtter non-stop kutting av 5-akse maskiner og maksimerer produksjonskapasiteten på nattskift. I mellomtiden kan klemmestatussignalet kobles til utstyrskontrollsystemet for sanntidsovervåking, og gir et solid maskinvaregrunnlag for fabrikker å oppgradere fra enkeltmaskinbehandling til Fleksibelt produksjonssystem (FMS) .

3. Fordeler for industriapplikasjoner og implementering på stedet

3.1 Presisjonsformproduksjon

Allment gjeldende for sprøytestøpeformer , stempling av former og støpte former for 5-akset etterbehandling og hjørnerengjøring. Formbyttesyklusen forkortes fra 4 timer til 15 minutter. Unified multi-cavity datum posisjonering optimerer formtilpasningsnøyaktighet, forkorter leveringssykluser og forlenger formens levetid.

3.2 Aerospace Presisjonsmaskinering

Ideell for høypresisjon tynnveggede deler som f.eks strukturelle komponenter i titan , turbinblader og satellittbraketter . Den kontrollerer effektivt klemdeformasjon, sikrer null datumavvik ved overføring på tvers av prosesser, møter stabilt presisjon på mikronnivå standarder, og reduserer skrottap av høyverdige deler.

3.3 Nye energikjøretøykomponenter

Kan tilpasses blandet produksjon av batteribrett , motorhus og girkassehus . Den støtter rask veksling av arbeidsstykker av forskjellige modeller, dobler enkeltlinjeproduksjonskapasiteten og matcher den raske iterasjonen og små-batch multi-batch produksjonsegenskapene til nye energikjøretøyer.

3.4 3C og mikropresisjonsdeler

Kompakt mini nullpunktsenheter tilpasse seg bittesmå arbeidsstykker som f.eks AR tilbehør og kommunikasjonshulrom . De unngår verktøyinterferens, sikrer svært konsistent batchdimensjonal nøyaktighet og forbedrer den generelle produktkvalifiseringsraten.

3.5 Generelt maskineri og automatiseringsutstyr

Egnet for bearbeiding reduksjonskomponenter , hydrauliske ventilhus og automatiseringsverktøy. Ett sett med nullpunktsutstyr dekker flere produktspesifikasjoner, reduserer etterslepet av inventarlager og forbedrer ordreleveringseffektiviteten betydelig.

4. Konklusjon

Den core competition of modern 5-akset maskinering er ikke lenger bare avhengig av maskinvareytelse. For de fleste fabrikker er nøkkelen til å bryte profittflaskehalsen å eliminere ineffektive klemme- og posisjoneringskoblinger og bygge et sett med høypresisjon, fleksible og automatiserte standard festesystemer.

Som en kjernestøtteløsning for 5-akset intelligent prosessering nullpunkts hurtigskifte-arbeidsholdersystem hjelper bedrifter med å oppnå omfattende oppgraderinger i fire dimensjoner:

• Effektivitetsoppgradering : Eliminer ugyldig oppsett og verktøyinnstillingstid, forbedrer betraktelig maskinutnyttelse og OEE;
• Kvalitetsstabilisering : Samle hele prosessen datum benchmarks, eliminere kumulative feil og stabilisere batchbehandlingsutbyttet;
• Kostnadsreduksjon : Reduser kostnadene for anskaffelse av armaturer, tap av skrap av arbeidsstykker og utgifter til manuell opplæring;
• Intelligent Empowerment : Realisere standardisert og ubemannet produksjon, reservegrensesnitt for påfølgende FMS intelligente produksjonslinjeoppgraderinger.

I den stadig mer konkurransedyktige presisjonsmaskineringsindustrien har iterativ oppgradering av festeprosesser blitt kjernegjennombruddet for fabrikker for å bygge differensiert konkurranseevne i effektivitet, kvalitet og kostnad.
