"Rask endring på 5 minutter! Avdekking av den endelige effektiviteten til semede null posisjoneringssystem."

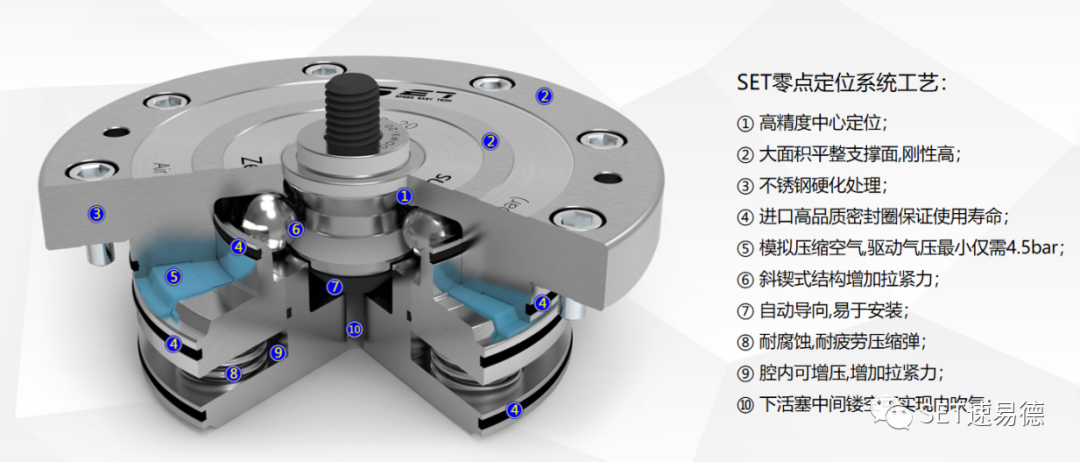

Systemprinsipp:
Nullpunktposisjoneringssystemet tilhører låsemekanismen, som åpnes under ventilasjon og låst ut av luft. Når hydraulisk trykk eller lufttrykk påføres nullposisjonssystemet, vil trykket komprimere fjæren under gjennom stempelet, og stålkulen vil spre seg til begge sider. Klemmen avhenger av den indre sterke fjæren, og ingen luftkilde er nødvendig under normal drift. Quick Change -systemet er sammensatt av forskjellige typer posisjonermoduler, bruken er ikke den samme, kroppen endres, neglen endres også, er delt inn i posisjoner, posisjoneringstift, orienteringsstift, låsestift, tilhører den klassiske "en side to pin" -posisjonering.

Et annet trekk ved nullpunktsystemet er dets doble funksjon: posisjonering og klemming blir utført samtidig, med en nøyaktighet på mindre enn 5 μs. Den korte koniske posisjoneringspinnen gjør at kontaktflaten er helt lukket og har funksjonen til selvlåsing. Posisjoneringsklemme tillater et visst radialt avvik og vinkelavvik, som har visse fordeler for automatisk eller manuell lasting og lossing.

Egenskapene til null posisjoneringssystem
Selvlåsende klemmemekanisme
Den tresidige kuleklemmemetoden trenger ikke å koble luftkilden når den er i bruk, og den mekaniske fjærkilstrukturen er klemt, og luftkilden er bare påkrevd når opplåsingen åpnes.

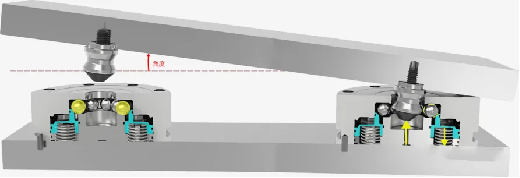

Høyere skrå belastningsvinkel
Når armaturen byttes ut, fordi det ikke kan være absolutt horisontalt, kan de bretthellingskrav Reduserer driftsgraden og risikoen for skade på nullposisjonen. Dessuten er hvert brett innebygd med en tykk posisjonsveiledning, noe som skal ha en viss påvirkningsmotstand, slik at den eksentriske avstanden til neglen kan være ± 5mm, noe som forbedrer klemmeeffektiviteten. Heisetid for pallen fra utsiden av maskinen til bordbrettet reduseres til den raskeste 5min (inkludert demontering og binding og løping).

Passer for automatisert inspeksjon og rengjøring

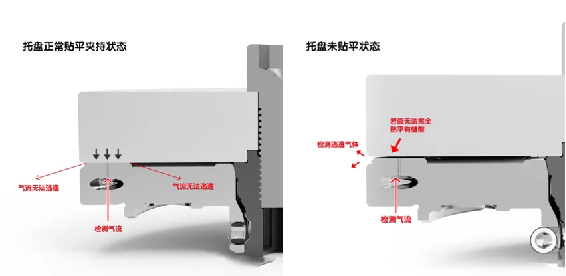

For å sikre stabiliteten til brettet og oppfylle posisjonskravene, bør nullposisjonen legge til en klemmedeteksjonsenhet, formålet med denne enheten er å sikre at nullposisjonen fullstendig kan kontakte posisjonsoverflaten på brettet, og det vil ikke være noe jernkutt eller annet rusk i midten. Dets arbeidsprinsipp er vist i figur (1). Deteksjonsluften vil frigjøre (0,2MPa) lufttrykk utenfor hullet. Angi vurderingsverdien til strømningssensoren. Når brettet ikke er flatt med posisjoneren, som vist i figur 2, vil den oppdagede rømmingsgassen slippe utover langs gapet, og strømningssensoren vil bestemme strømningsforskjellen, for å realisere klemmedeteksjonen. Deteksjonshullet vil også spraye 0,6MPa rengjøringstrykk utover for å sikre rengjøring av stomien. Flere lokalister kan oppdages samtidig, og dermed redusere kostnadene; 2. Når det er en lekkasjestrømningsverdi i flere posisjonere, vil den være i strid med den forhåndsinnstilte strømningsverdien, så den er tryggere; 3. Deteksjonsmetoden er mer direkte, brettet er ikke lastet, og den tomme klippen kan oppdages.

Søknadssak

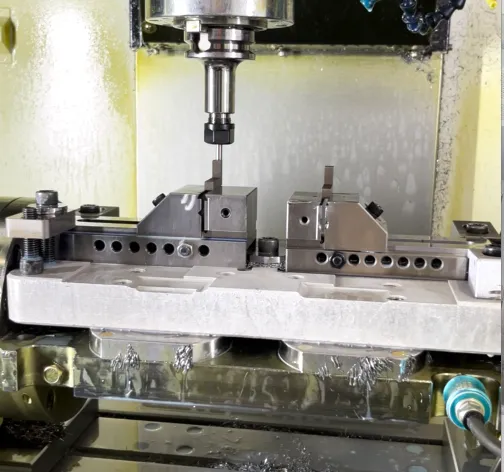

Det modulære systemet har profesjonelle standardmoduler for direkte klemming av arbeidsstykker samt mikro- og små deler, noe som gir mulighet for installasjon, plassering og klemming av individuelle klemmeenheter, arbeidsstykkebrett eller arbeidsstykker utstyrt med plassering av pinner i maskinen på kort tid for å referere nøyaktighet, med den faktiske klemoperasjonen som er gjort utenfor maskinen under behandlingen.

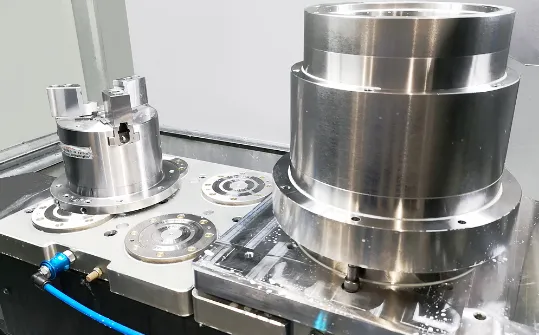

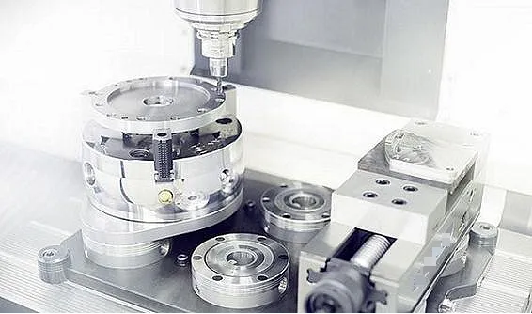

Rask endringsbrett Sett opp forskjellige klemenhet

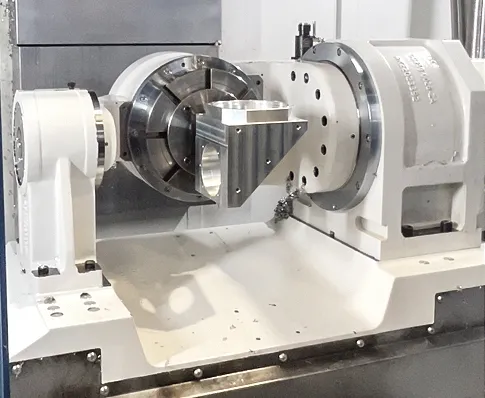

Den roterende broen utstyrt med Set Zero Positioning System kan erstatte griperbrettet eller individuelt arbeidsstykke etter behov.

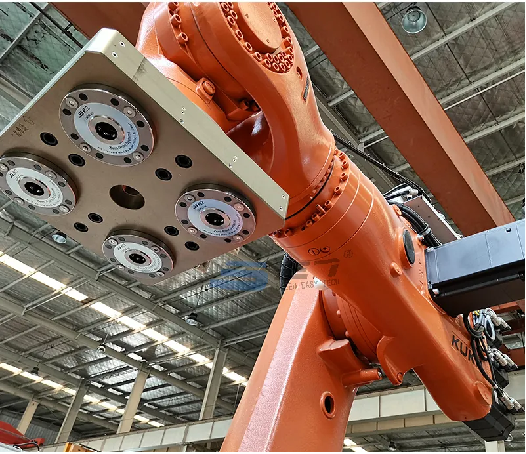

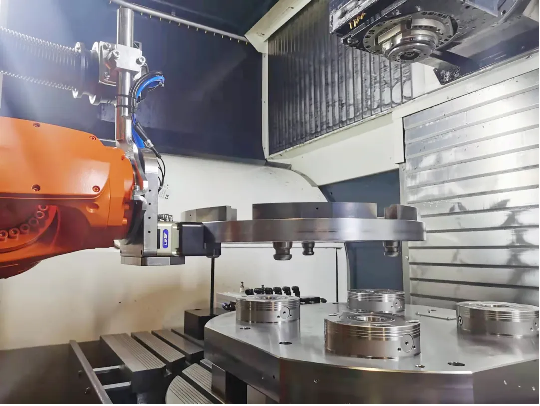

Nullpunktposisjoneringssystemet brukes til å oppnå maskineringsstabilitet i automatisk maskinfôring.

I monteringsapplikasjoner brukes det angitte null posisjonsbrettet som bærersystem, og den avsmalnede posisjoneringstiften forhindrer brettet fra fastkjøring under erstatning.

I et spesielt prosesseringsmiljø kan arbeidsstykket klemmes direkte ved å sette prosesshullet, eller kobles til arbeidsstykket gjennom brettet, og fem sider kan behandles på en gang, og eliminere komplekse tradisjonelle prosesser.

Vi har en omfattende portefølje av inventarprodukter og profesjonell FoU -teknologi, med mange års akkumulert erfaring, dyp dyrking av industrien i flere tiår, kan gi for å imøtekomme en rekke behov for automatisering av klemmeteknologiløsninger, hjelpe automatiseringsindustriens utstyr produsenter med å redusere kostnader og øke effektiviteten, forbedre kjernekonkurransen til foretak. Det kritiske er at våre nullposisjonssystemløsninger kan oppfylle en rekke praktiske applikasjonsscenarier, Suyi de er avhengige av FoU-produksjonsteknologi og dyktighet av tekniske krav, har gitt mange kjente bedrifter i verden med tekniske løsninger.
